在当今智能化浪潮席卷各行各业的时代，边缘计算与人工智能的深度融合正重塑着嵌入式系统的设计边界。尤其是在机器视觉、智能安防、工业检测以及AIoT（人工智能物联网）等前沿领域，对具备高算力、低延迟、低功耗且易于部署的核心处理模块的需求日益迫切。面对这一趋势，一款基于瑞芯微RV1126B处理器设计的嵌入式人工智能核心模块应运而生。该核心板专为边缘AI计算与机器视觉应用场景精心打造，集成了强劲的AI加速能力、高性能的图像处理单元以及丰富多样的工业接口，旨在有效应对复杂场景下的实时分析与智能决策挑战。

RV1126B核心板是广州灵眸科技有限公司旗下推出的一款基于瑞芯微RV1126B处理器设计的嵌入式人工智能核心模块。其产品型号根据不同的封装形式可以分为EAI1126B-Core-L(LGA核心板)和EAI1126B-Core-T(板对板核心板)。

该核心板专为边缘AI计算与机器视觉应用设计，集成了强劲的AI算力、高性能的图像处理单元和丰富的工业接口。它采用了核心板加底板的设计模式，便于集成与二次开发，旨在降低嵌入式AI产品的开发门槛与周期。

产品简介

RV1126B核心板是灵眸科技基于瑞芯微的RV1126B处理器设计研发的一款应用于AIoT领域的核心板，集成了4个Cortex-A53及独立的NEON协处理器，支持4K@30fps的 H.264/H.265解码器，还支持4K@30fps的H.264/H.265编码器。引入了新一代完全基于硬件的最大 12M 像素 ISP（图像信号处理器），实现了多种算法加速器，如HDR、3A、LSC、3DNR、2DNR、锐化、去雾、鱼眼校正、伽马校正、特征点检测等。同时还引入了最大800万像素的AI-ISP作为传统ISP的补充，提供卓越的空间降噪性能和强大的图像增强效果。内嵌的NPU算力高达3TOPS，支持INT4/INT8/INT16/FP16混合运算。提供完整的Linux开发包供用户二次开发。

型号对比

灵眸科技RV1126B核心板根据不同的封装形式及应用需求可细分为EAI1126B-Core-T(商业级)与EAI1126B-Core-TI(工业级)；EAI1126B-Core-L(商业级)与EAI1126B-Core-LI(工业级)

型号 EAI1126B-Core-T（商业级） EAI1126B-Core-TI（工业级）

处理器 RV1126B RV1126BJ

CPU 4×ARM Cortex-A53@1.6GHz 4×ARM Cortex-A53@1.6GHz

NPU 支持INT4/INT8/INT16/FP16混合运算，算力高达3Tops 支持INT4/INT8/INT16/FP16混合运算，算力高达3Tops

VPU 4K@30fps H.264/H.265 Decoder

4K@30fps H.264/H.265 Encoder 4K@30fps H.264/H.265 Decoder

4K@30fps H.264/H.265 Encoder

ISP 12M ISP+8M AI-ISP 12M ISP+8M AI-ISP

操作系统 Debian12/Ubuntu 22.04 Debian12/Ubuntu 22.04

内存 1/2GB DDR4 1/2GB DDR4

电子硬盘 64GB EMMC 8/16GB EMMC

Video Out 1路4-Lane MIPI DSI,1.5Gbps/lane

1路MCU/RGB LCD Interface up to 24-bits

1路BT.656/BT.1120接口 1路4-Lane MIPI DSI,1.5Gbps/lane

1路MCU/RGB LCD Interface up to 24-bits

1路BT.656/BT.1120接口

Video input 2路MIPI CSI 2/4lanes,2.5Gbps/lane

1路8/10/12/16-bit标准DVP接口, 最高150MHz数据输入

1路BT.601/BT.656和BT.1120视频输入接口 2路MIPI CSI 2/4lanes,2.5Gbps/lane

1路8/10/12/16-bit标准DVP接口, 最高150MHz数据输入

1路BT.601/BT.656和BT.1120视频输入接口

Audio 3路SAI接口，支持I2S,PCM,TDM音频接口协议 1路音频输出接口DSM

1路音频输入接口MIC 3路SAI接口，支持I2S,PCM,TDM音频接口协议 1路音频输出接口DSM

1路音频输入接口MIC

USB 1路USB2.0 Host

1路USB3.0 DRD 1路USB2.0 Host

1路USB3.0 DRD

SDIO 3.0 2路 2路

以太网 1路千兆以太网或者1路百兆以太网（只能二选一） 1路千兆以太网或者1路百兆以太网（只能二选一）

I2C 6路 6路

SPI 2路 2路

UART 8路（含1路调试串口） 8路（含1路调试串口）

CAN 2路CAN/CAN-FD 2路CAN/CAN-FD

供电电压 5V 5V

机械尺寸 43mm * 38mm 43mm * 38mm

对外物理接口 板对板连接器80Pin *2（0.5mm间距）,共160个引脚 板对板连接器80Pin *2（0.5mm间距）,共160个引脚

环境测试 -20℃ ~ +85℃ -40℃ ~ +85℃

评估套件 EASY-EAI-Nano-TB EASY-EAI-Nano-TBI

（EAI1126B-Core-T核心板对比表）

型号 EAI1126B-Core-L（商业级） EAI1126B-Core-LI（工业级）

处理器 RV1126B RV1126BJ

CPU 4×ARM Cortex-A53@1.6GHz 4×ARM Cortex-A53@1.6GHz

NPU 支持INT4/INT8/INT16/FP16混合运算，算力高达3Tops 支持INT4/INT8/INT16/FP16混合运算，算力高达3Tops

VPU 4K@30fps H.264/H.265 Decoder

4K@30fps H.264/H.265 Encoder 4K@30fps H.264/H.265 Decoder

4K@30fps H.264/H.265 Encoder

ISP 12M ISP+8M AI-ISP 12M ISP+8M AI-ISP

操作系统 Debian12/Ubuntu 22.04 Debian12/Ubuntu 22.04

内存 1/2GB DDR4 1/2GB DDR4

电子硬盘 4/8/64GB EMMC 8/16GB EMMC

Video Out 1路4-Lane MIPI DSI,1.5Gbps/lane

1路MCU/RGB LCD Interface up to 24-bits

1路BT.656/BT.1120接口 1路4-Lane MIPI DSI,1.5Gbps/lane

1路MCU/RGB LCD Interface up to 24-bits

1路BT.656/BT.1120接口

Video input 2路MIPI CSI 2/4lanes,2.5Gbps/lane

1路8/10/12/16-bit标准DVP接口, 最高150MHz数据输入

1路BT.601/BT.656和BT.1120视频输入接口 2路MIPI CSI 2/4lanes,2.5Gbps/lane

1路8/10/12/16-bit标准DVP接口, 最高150MHz数据输入

1路BT.601/BT.656和BT.1120视频输入接口

Audio 3路SAI接口，支持I2S,PCM,TDM音频接口协议

1路PDM接口

1路音频输出接口DSM

1路音频输入接口MIC 3路SAI接口，支持I2S,PCM,TDM音频接口协议

1路PDM接口

1路音频输出接口DSM

1路音频输入接口MIC

USB 1路USB2.0 Host

1路USB2.0 DRD

1路USB3.0 DRD 1路USB2.0 Host

1路USB2.0 DRD

1路USB3.0 DRD

SDIO 3.0 2路 2路

以太网 1路百兆以太网 1路百兆以太网

I2C 6路 6路

SPI 2路 2路

UART 8路（含1路调试串口） 8路（含1路调试串口）

CAN 2路CAN/CAN-FD 2路CAN/CAN-FD

供电电压 5V 5V

机械尺寸 36mm * 36mm 36mm * 36mm

对外物理接口 LGA焊盘，焊盘间距2.2mm，焊盘直径1mm，共220个引脚 LGA焊盘，焊盘间距2.2mm，焊盘直径1mm，共220个引脚

环境测试 -20℃ ~ +85℃ -40℃ ~ +85℃

评估套件 EASY-EAI-PI2 EASY-EAI-PI2-I

（EAI1126B-Core-L核心板对比表）

配套开发板

灵眸科技RV1126B核心板（板对板封装）EAI1126B-Core-T可配套开发板EASY-EAI-Nano-TB使用。

灵眸科技RV1126B核心板（LGA封装）EAI1126B-Core-L可配套开发板 EASY-EAI-PI2使用

引脚功能

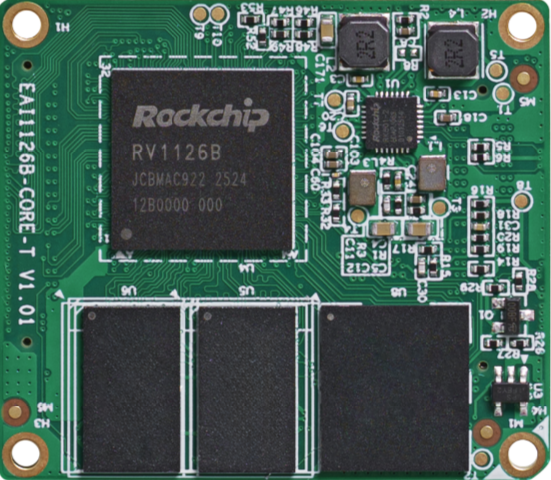

EAI1126B-Core-T核心板将RV1126B处理器引脚复用功能维持原定义、扩展或转换功能重新定义，用户可参考设计，以配合产品标准驱动的开发。为了保证产品设计具有良好的兼容性和稳定性，用户没有使用到的引脚资源务必悬空处理。接口引脚排列顺序实物图示意如图4所示。EAI1126B-Core-T共有160个引脚，通过2个板对板连接器引出，连接器是80pin，0.5mm间距，3mm高度。注意: 底板母座型号是DF12NA(3.0)-80DP-0.5V(51)，需要带定位孔的连接器。

EAI1126B-Core-L核心板将RV1126B处理器引脚复用功能维持原定义、扩展或转换功能重新定义，用户可参考设计，以配合产品标准驱动的开发。为了保证产品设计具有良好的兼容性和稳定性，用户没有使用到的引脚资源务必悬空处理。接口引脚排列顺序实物图示意如图4所示。EAI1126B-Core-L共有220个引脚，LGA接口形式，焊盘间距2.2mm，焊盘直径1mm。

功耗参数

EAI1126B-Core-T核心板功耗参数

工作条件 电源电压 电源电流 总功耗 单位

系统正常启动 5V 0.108A 0.54W V/A/W

进入freeze休眠模式 5V 0.077A 0.385W V/A/W

进入mem休眠模式 5V 0.017A 0.084W V/A/W

CPU占用50%(2个核心拉满) 5V 0.170A 0.85W V/A/W

CPU占用100%(4个核心拉满) 5V 0.241A 1.205W V/A/W

CPU占用50%+最大算力NPU满载运行 5V 0.590A 2.95W V/A/W

CPU占用80%+最大算力NPU满载运行 5V 0.621A 3.105W V/A/W

EAI1126B-Core-L核心板功耗参数

工作条件 电源电压 电源电流 总功耗 单位

系统正常启动 5V 0.116A 0.58W V/A/W

进入freeze休眠模式 5V 0.104A 0.52W V/A/W

进入mem休眠模式 5V 0.025A 0.125W V/A/W

CPU占用50%(2个核心拉满) 5V 0.2A 1W V/A/W

CPU占用100%(4个核心拉满) 5V 0.280A 1.4W V/A/W

CPU占用50%+最大算力NPU满载运行 5V 0.62A 3.1W V/A/W

CPU占用80%+最大算力NPU满载运行 5V 0.680A 3.4W V/A/W

开发指导与技术支持

硬件开发：灵眸科技提供标准主板和核心板的形态，供用户二次开发。EAI1126B-Core-T和EAI1126B-Core-L的用户都可通过访问官网查阅技术文档、采购相关配件完成项目开发。

嵌入式底层开发：灵眸科技提供两种量产固件的制作方式

嵌入式应用开发：灵眸科技提供EAS-EAI-Toolkit相关组件和Demo供用户二次开发。包括硬件外设demo(摄像头、显示屏、音频输入输出、以太网、WIFI、UART、SPI、I2C、GPIO、PWM、看门狗、RTC、TF卡、CAN接口)。网络协议组件(http/https、mqtt、modbus)、通用组件(BASE64编解码、二维码生成、系统操作....)、AI算法组件(人脸检测、人脸识别、人员检测、OCR文字识别、车辆检测、二维码识别...)。同时这些组件的开发实例会提供相应的Demo。源码可通过访问官网查阅文档获取路径。

AI算法开发：关于用户自定义的AI算法，RV1126B芯片采用rknn-toolkit2的方式供用户部署算法模型，当前使用的rknn-toolkit2版本为2.3.2。

产品全生命周期技术支持：灵眸科技为产品提供全生命周期的技术支持，以下为技术支持项目：

服务项目 服务内容

嵌入式硬件 基于核心板二次开发底板，硬件原理图&PCB检查评审服务，底板协助排查问题

嵌入式驱动 基于核心板二次开发底板，硬件底板固件适配

算法 算法使用说明，算法效率评估与模型转换指导

嵌入式应用 技术栈使用方向与建议

售后服务 量产产品质保18个月服务

服务项目 服务内容

开发底板 基于核心开发底板，适合产品需快速开发与量产的客户

开发整板 基于主控芯片二次开发整板，适合产品结构紧凑的客户

算法定制 客户可以提供数据样品，灵眸科技定制输出算法SDK

类目 项目 描述

硬件设计 原理图绘制 基于核心板设计底板

PCB绘制 根据外观结构件要求来指定尺寸、定位孔、端子形态等设计

图纸评审 审核设计图的逻辑和流程

样机打样 样品生产 物料采购、PCB生产与SMT

软件调试 驱动固件适配 根据外设需求调通外设驱动

外设Demo调试 编写硬件外设Demo提供给用户使用

产品样机 按需提供样机 如: EAI1126B-Core-T x2
